一、框架式并聯電容器裝置應用范圍

1、框架式并聯電容器裝置廣泛應用于6~1000kV交流變電站，提高功率因數，降低線路損耗，輔助調壓

2、框架式并聯電容器裝置可用于戶內、戶外

3、框架式并聯電容器裝置是應用量最大的類型，占總補償容量的60%以上

二、框架式并聯電容器裝置特點

1、電容器單元以串并聯方式組裝到構架上

2、電容器單元額定電壓：11/2~24kV；單元額定容量：100~667kvar

3、框架式并聯電容器裝置額定電壓：6~110kV；裝置額定容量：1~240Mvar

4、配套設備：熔斷器、投切開關、串聯電抗器、放電線圈、避雷器、隔離及接地開關等。戶外裝置優先使用干式空心電抗器，戶內裝置優先選用干式鐵芯電抗器

5、用機械開關（真空、SF₆）投切，利用綜合控制裝置可實現電壓無功分級綜合調整

6、投資成本低，電容器單元更換方便；安裝維護和故障檢測工作量較大

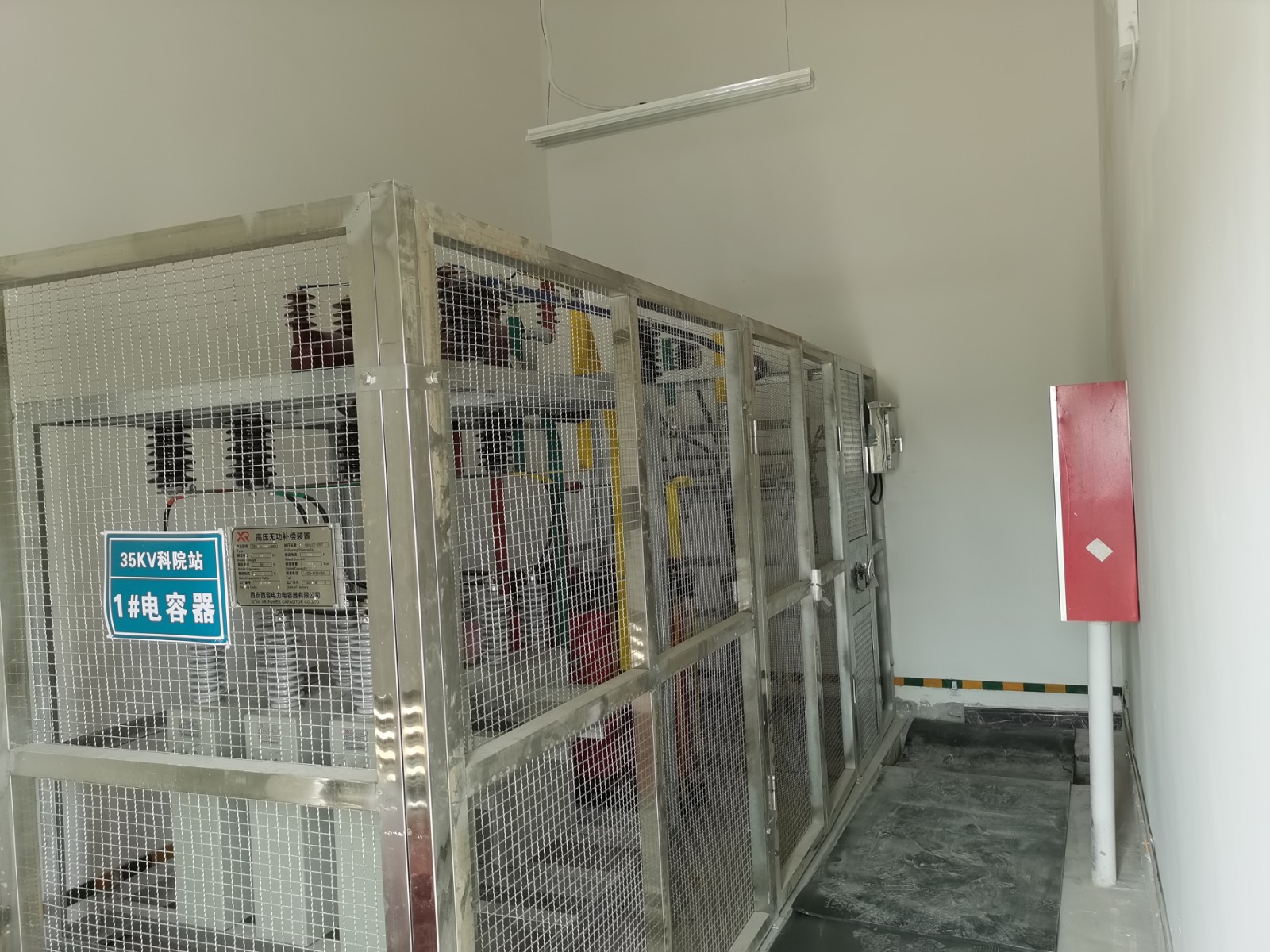

西安西容戶內框架式并聯電容器裝置（示例）

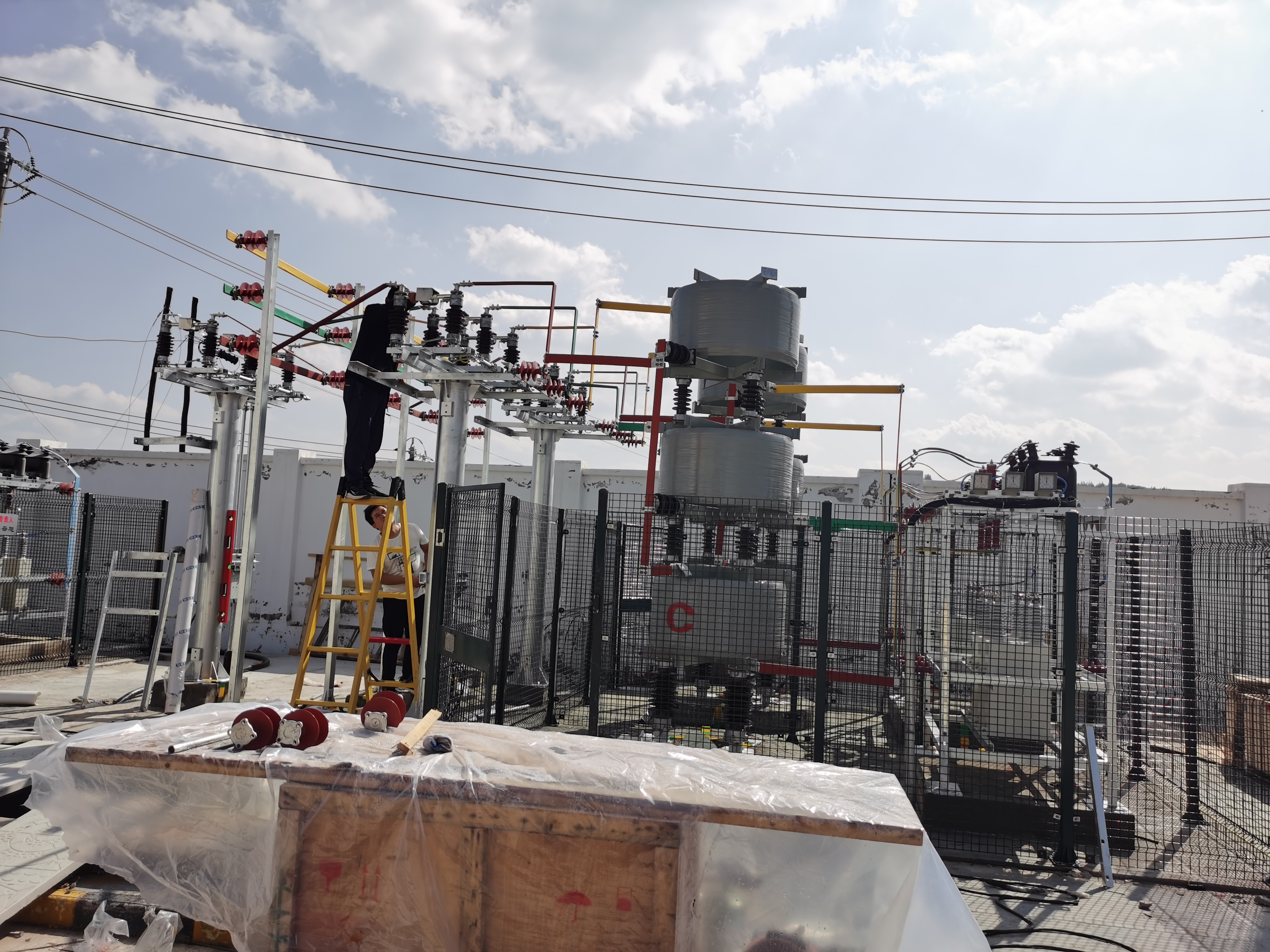

西安西容戶外框架式并聯電容器裝置（示例）
