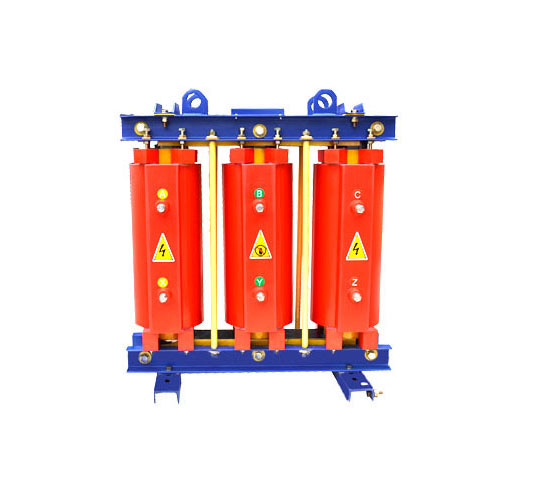

串聯電抗器的噪聲是不容忽視的技術問題,鐵心串聯電抗器也不例外。
噪聲方針的凹凸標志著制造廠的設計能力和工藝水平。鐵心串聯電抗器噪聲的要噪聲源是鐵心,即硅鋼片的磁滯彈性受其質料及緊固鐵心應力的影響,鐵心中的磁通與流過繞組的電流之間對錯線性聯系,這種非線性感抗是由鐵磁資料的性質構成的,而不是由熱效應構成的。產品設計選擇的磁通密度越高,噪聲一定也就越大,高次諧波分量也就越多。關于帶有氣隙的鐵心串聯電抗器,每柱有若干個鐵心餅,噪聲方針就顯得重要了,所以有降低噪聲,方法如下。
1、硅鋼片的質料是影響噪聲的重要因素??梢詮慕档痛琶軄斫档驮肼?,但要留心不要降低磁密太多,否則大大增加制造成本。一般磁密控制在0.8~1.2 T。還可以使用磁質彈性小的硅鋼片,降低產品的噪聲。
2、改善鐵心的加工工藝及鐵心組裝工藝來降低產品的噪聲。要求在鐵心加工時硅鋼片要平坦,削減硅鋼片邊沿毛刺。在鐵心組裝時,沖片之間要壓緊和把沖片用粘接膠或環氧膠黏結在一起,可降低噪聲。
3、增加繞組的散熱風道,即增大散熱面積,然后撤銷電抗器的冷卻設備,也就消除了冷卻設備帶來的噪聲。
4、細心選取串聯電抗器的電抗率和電抗值,也可降低電抗器工作中的噪聲。當電抗器的電抗值選擇不當,使部分高次諧波不能濾掉,鐵心中主磁通發生畸變,電抗器噪聲增大。所以要選取電抗器串聯電抗器的電抗值,在生產中使電抗器的電抗值誤差在標準要求范圍內??傊?,假如噪聲過大,會使緊固件開裂,鐵心多點接地而溫升過高,電抗器引線松動而燒毀等等不良后果。
